鋼結構廠房構件截面選擇的一般原則

2022-04-01

次

如今，隨著鋼結構廠房的不斷發展，人們對鋼結構廠房的要求也越來越高。鋼結構廠房施工中，為了保證承重結構的承載力，防止在指定條件下發生脆性破壞，需要綜合考慮結構的重要性、荷載特性、結構形式、受力狀態、連接方法、鋼材厚度、工作環境等因素。因此，鋼結構廠房構件截面選擇的一般原則如下：

先由寬而薄的板或肢組成的截面，以增加截面的回轉半徑，受壓鋼結構構件應滿足局部穩定性的要求。

二、角鋼或丁字鋼的外伸肢寬不得小于45毫米。直接連接到支架或拉桿的非常小的肢寬應根據連接螺栓的直徑d來確定。如果垂直支撐或系桿預先連接到焊接到桁架的垂直腹桿和弦桿上的連接板，則懸伸肢的寬度不受限制。

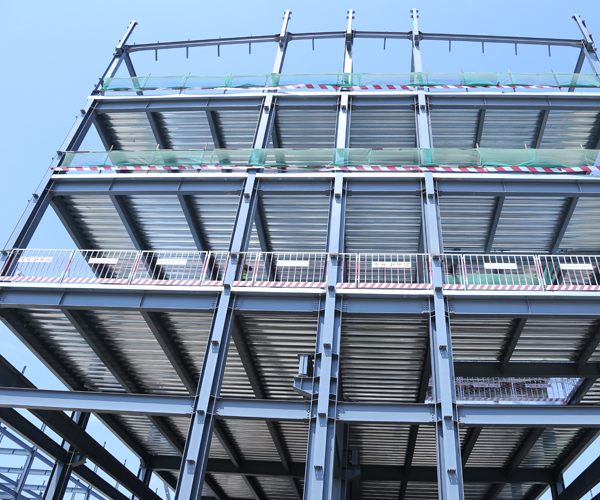

鋼結構廠房

三是關于屋架節點板(或T型鋼弦的腹板)的厚度。對于單壁屋架，可根據腹桿的大內力(對于梯形和人字形屋架)或弦端的節間內力(對于三角形屋架)進行選擇;雙壁屋架的連接板可按上述內力的一半選擇。

第四條跨度較大(如24m)的桁架與柱鉸接時，弦桿應根據內力的變化改變截面，但半跨內一般只改變一次?？勺兘孛娴奈恢脩诠?jié)點處或節點附近。改變截面的方式通常是改變肢寬，保持厚度不變，以此來處理弦的拼接結構。同一屋架的鋼材規格不宜過多訂購。同時，應盡量避免選用邊長或肢寬相同但厚度差較小的型鋼，以免施工時出現混淆誤差。

第五個原理，當連接支座的螺栓孔在連接板的范圍內，且距連接板邊緣的距離100mm時，在計算桿件強度時，可以忽略截面的削弱。對于單側連接的單角鋼桿件，考慮受力時偏心的影響，按軸向拉力或軸向壓力計算其強度或穩定性及連接時，鋼材和連接的強度設計值應乘以相應的折減系數。
